ジルコニウムるつぼとして世界で販売されているものには様々な規格があります。
ジルコニウムるつぼの規格は主に製造メーカによって異なるもので、共通な規格があるわけではありません。各メーカーはそれぞれにいつでも低コストで標準的に作れるように自前で型を用意しており、在庫を持ったり、注文に対して迅速に製作対応したりしています。
また、ジルコニウムるつぼは特注により様々な大きさに加工されることもあります。しかし、ジルコニウムの加工には比較的難しい面があり、標準サイズ以外の大きさを頼んだ場合には、ツーリング費用(加工の為の型代)がかかる為に大量に製作するのでない限り、標準のるつぼに比べてはるかに単価がかさんでしまいます。
日本で良く使われているサイズは以下の通りです。
容量ML | 型 | 口径 | 底部径 | 深さ | 備考 |
---|---|---|---|---|---|
5 | SW | 21 | 19 | ||
10 | SW | 27 | 22 | ||
15 | LF | 36 | 32 | 23 | |
20 | LF | 36 | 32 | 32 | |
25 | JIS | 34 | 20 | 36 | |
35 | LF | 47 | 40 | 30 | |
45 | LF | 47 | 40 | 35 | |
55 | LF | 47 | 40 | 42 | |
100 | LF | 59 | 53 | 46 | |
250 | LF | 83 | 72 | 60 | |
500 | LF | 102 | 89 | 66 | |
1000 | LF | 152 | 144 | 95 | |
1500 | LF | 152 | 144 | 99 | |
30 | WLF | 38 | 29 | 36 | |
40 | WLF | 41 | 29 | 43 |
寸法は mm 標準厚さ 0.9mm 但し30, 40mlは厚さ1mm

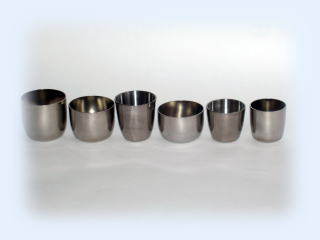

上の写真は最もよく使われているサイズで左から 55ml, 45ml, 40ml, 35ml, 30ml, 25ml
以上のほかに規格(寸法は種々ありますが代表的な例を下記に示します。
容量 (ML) | 型 | 直径 | 深さ | 容量( ML) | 型 | 直径 | 深さ | 容量(ML) | 型 | 上部直径 | 底部直径 | 深さ |
---|---|---|---|---|---|---|---|---|---|---|---|---|
5 | SW | 21 | 19 | 10 | WSW | 26 | 25 | 10 | WLF | 26 | 20 | 25 |
10 | SW | 27 | 22 | 15 | WSW | 32 | 24 | 15 | WLF | 32 | 20 | 24 |
15 | SW | 33 | 22 | 25 | WSW | 35 | 32 | 25 | WLF | 35 | 27 | 32 |
20 | SW | 33 | 29 | 30 | WSW | 38 | 38 | 30 | WLF | 38 | 29 | 36 |
25 | SW | 47 | 22 | 35 | WSW | 37 | 38 | 35 | WLF | 38 | 29 | 38 |
35 | SW | 47 | 29 | 40 | WSW | 32 | 39 | 40 | WLF | 42 | 33 | 39 |
45 | SW | 47 | 34 | 45 | WSW | 46 | 40 | 45 | WLF | 46 | 33 | 40 |
55 | SW | 47 | 41 | 50 | WSW | 46 | 43 | 50 | WLF | 46 | 37 | 43 |
75 | SW | 51 | 41 | 60 | WSW | 46 | 46 | 60 | WLF | 46 | 38 | 46 |
100 | SW | 59 | 45 | 70 | WSW | 48 | 46 | 70 | WLF | 48 | 40 | 46 |
250 | SW | 83 | 57 | 80 | WSW | 52 | 50 | 80 | WLF | 52 | 40 | 50 |
500 | SW | 104 | 63 | 100 | WSW | 62 | 45 | 100 | WLF | 62 | TBA | 45 |
1000 | SW | 127 | 89 | 250 | WSW | 83 | 60 | 250 | WLF | 83 | TBA | 60 |
1500 | SW | 152 | 99 | 500 | WSW | 102 | 66 | 500 | WLF | 102 | TBA | 66 |
1000 | WSW | 152 | 95 | 1000 | WLF | 152 | TBA | 95 | ||||
1500 | WSW | 152 | 108 | 1500 | WLF | 152 | TBA | 108 |
SWは厚さ 0.9mm(0,05mm, 1.14mm厚も可) WSW、WLFは厚さ1mm (2mm厚も可)
